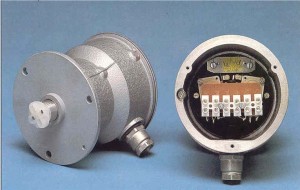

Brems- und Drehzahlwächter

Brems- und Drehzahlwächter sind Schaltgeräte zur Lösung drehzahlabhängiger Steuerungs- oder Überwachungsvorgänge,

wie Umlaufkontrolle von Becherwerken, Förderbändern u.ä. Bremswächter bei Gegenstrombremsung, Drehzahlüberwachung, Drehrichtungsüberwachung.





Auswahlkriterien:



BDW1:                  Für Schaltaufgaben im niedrigen Schaltdrehzahlbereich bis 100 U/min eignet sich der BDW 1.



BDW2:                  Für Schaltaufgaben über 50 bis 1000 U/min eignet sich der BDW 2.



Vorschaltgetriebe: Für extrem niedrige Drehzahlen ab 3 U/min ist als Zusatzteil ein Vorschaltgetriebe 1:5 entwickelt worden,

                           das für diesen Zweck mit einem BDW 1 in Verbindung gebracht wird.

Anschlussschema



Antriebs- Drehrichtung bei Blick auf die Deckelseite

Schaltdrehzahl wird höher bei Drehung in Richtung des zunehmenden Schwellpfeils







Technische Daten

                                                                                                         BDW1                                 BDW2

Schaltdrehzahlbereich

bei zunehmender Drehzahl                                                            15-100 U/min                  100-1000 U/min

bei abnehmender Drehzahl                                                              7-  70 U/min                   50-  600 U/min

Schaltpunktdifferenz

Zwischen ab- und zunehmender Drehzahl                                     ca. 7- 30 U/min              ca. 50- 400 U/min

Schaltdrehzahl im Lieferzustand (bei abnehmender Drehzahl)            20±  2 U/min                 150±  15 U/min

max. zulässige Drehzahl                                                                      300 U/min                       3000 U/min

Schutzgrad                                                                                                             IP54

Spannungsfestigkeit                                                                                                 2kV

Umgebungstemperatur                                                                                       -30° bis 90°C

Schalteinrichtung unabhängig für Rechts- und Linkslauf                                  Kleinmikrotaster CX3L1

Nennspannung; Nennstrom                                                                            230V AC/ DC   4A AC

min. Schaltspannung; Schaltstrom                                                                  24V AC/ DC   100mA

Nennschaltstrom                                                                                  AC 1- 2,5A AC 3- 0,5A DC 1- 0,25A

Schaltstücklebensdauer                                                                                  10^6  Schaltspiele

mech. Lebensdauer                                                                                        10^7  Schaltspiele

mech. Grenzschalthäufigkeit                                                                                     20 Hz

max. Schalthäufigkeit                                                                                       3000 Schalspiele/h

Anschlussquerschnitte                                                                                       0,5 bis 1,5mm² Cu

Abmessung                                                                                             Ø 110mm   Länge ca. 124mm

Gewicht                                                                                                                 ca. 1,3 kg

Zubehör, Ersatz- und Verschleißteile:                                             Vorschaltgetriebe, Stützbock, Mitnehmer, Kupplung,

                                                                                                   Ritzel
